Réseaux de distribution des gaz médico

Les réseaux de distribution des gaz médicaux sont des systèmes essentiels dans les établissements de santé tels que les hôpitaux, les cliniques et les centres de soins. Ils permettent de fournir en continu et de manière sécurisée les gaz médicaux nécessaires aux soins des patients. Voici quelques informations sur les réseaux de distribution des gaz médicaux :

  • Les principaux gaz médicaux distribués sont l’oxygène, l’air comprimé, l’azote, l’oxyde nitreux et le vide médical. Chacun de ces gaz a des utilisations spécifiques dans les procédures médicales et les soins aux patients.
  • Les réseaux de distribution des gaz médicaux sont conçus pour acheminer les gaz depuis une source centrale (comme une centrale de production de gaz) vers les points de service dans les différentes zones de l’établissement de santé.
  • Les gaz médicaux sont distribués à travers des conduites spécifiques, généralement en acier inoxydable, qui sont conçues pour résister à la pression et garantir l’intégrité du système.
  • Les réseaux de distribution des gaz médicaux sont équipés de dispositifs de régulation et de sécurité tels que des régulateurs de pression, des vannes de coupure, des alarmes de basse pression, des détecteurs de fuites, etc. Ces dispositifs permettent de contrôler et de surveiller en permanence la distribution des gaz.
  • Les gaz médicaux sont utilisés dans de nombreux domaines de la médecine, notamment pour l’administration d’oxygène aux patients, la ventilation mécanique, l’anesthésie, la sédation, la chirurgie, la réanimation, etc.
  • Les réseaux de distribution des gaz médicaux sont soumis à des normes et des réglementations strictes pour assurer la sécurité des patients et du personnel médical. Ces normes spécifient les exigences de conception, d’installation, d’entretien et de surveillance des systèmes de distribution des gaz médicaux.

Il est important de souligner que l’installation, l’entretien et la maintenance des réseaux de distribution des gaz médicaux doivent être effectués par des professionnels qualifiés et formés pour garantir leur bon fonctionnement et leur sécurité.

Nos Produits

Régulateurs de pression de deuxième étage qui combinent deux groupes réducteurs avec un système de dérivation et les fonctions d’une vanne de zone d’arrêt comme l’exige la norme ISO 7396-1 , pour réduire les coûts d’installation. Idéalement positionné à l’intérieur de l’établissement médical, il peut remplir la fonction de vanne d’arrêt, simple ou combinée à une vanne à bille avec capteur NAMUR.

Le réducteur est équipé d’un obturateur compensé afin d’assurer plus de stabilité dans la pression de sortie en cas de variations de la pression d’entrée.

Les réducteurs sont composés d’un capuchon en aluminium et d’un corps en laiton nickelé chimiquement avec servomoteur à membrane, cet assemblage assure à la fois solidité, robustesse et précision de la pression de sortie.

Construit avec un corps monobloc moulé en laiton pour réduire le nombre de connexions qui sont à l’origine de fuites potentielles.

Caractéristiques techniques

  • Petites dimensions hors tout.
  • Installation facile et rapide.
  • Entretien facile et rapide de chaque groupe réducteur.
  • La substitution des manomètres, des pressions
  • les commutateurs et les groupes réducteurs peuvent être effectués sans interruption de gaz.
  • Débit élevé
  • Excellente stabilité de la pression de sortie à différents débits.
  • Excellente répétabilité de la valeur de pression prédéfinie.
  • Conforme aux normes réglementaires suivantes :
    • ISO 7396-1 et ISO 7396-2
    • UNI EN ISO 15001 concernant la compatibilité avec l’oxygène des équipements d’anesthésie et respiratoires dans le domaine médical.
    • Dispositif médical marqué CE comme requis dans le D.Lgs. 46/97 (directive 93/42/CEE).
    • Norme ISO 10524-2.

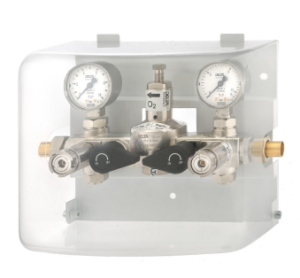

  • Des boîtiers métalliques à encastrer au mur ou à montage externe pour contenir les régulateurs de pression VIT 38 sont disponibles
  • Les boîtes sont réalisées en tôle zinguée vernie blanc, dotées de porte avec serrure à clé et système d’ouverture d’urgence.
  • Des versions à encastrer dans le mur et à montage mural externe sont disponibles

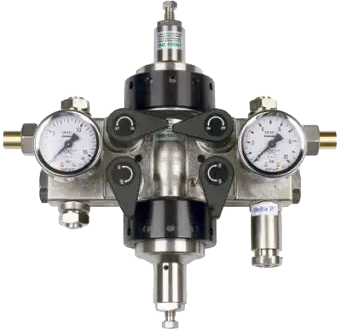

REGULATEUR DEUXIEME DETENTE
SÉRIE VIT38

Détendeur de ligne de deuxième étage adapté aux gaz médicaux, projeté et réalisé selon la norme ISO 10524-2 et marqué CE selon la directive 93/42/CEE (classe de risque IIb).

Caractéristiques techniques

  • Débit 30Nm 3 /h
  • Corps en laiton pressé à chaud et nickelé chimiquement
  • Prises de secours
  • Vannes d’arrêt pour isoler le servomoteur pour un remplacement rapide de la cartouche soumise à l’usure.
  • Manomètres haute et basse pression selon la norme européenne EN 837-1
  • Vannes marche/arrêt sur la connexion des manomètres et des interrupteurs pour permettre son remplacement sans arrêter le débit de gaz.

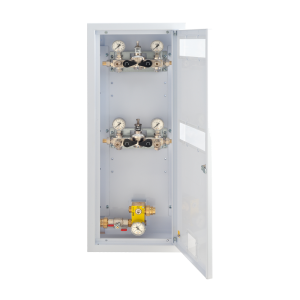

  • Les boîtes métalliques à encastrer au mur ou à l’extérieur pour contenir un réducteur simple ou double et un groupe de vide dans différentes combinaisons sont disponibles en blanc avec peinture en poudre ou INOX, les fenêtres permettent de vérifier l’état de la pression. La porte d’entrée est verrouillable avec la clé appropriée.
  • Un kit couvercle en plexiglas transparent est disponible sur demande

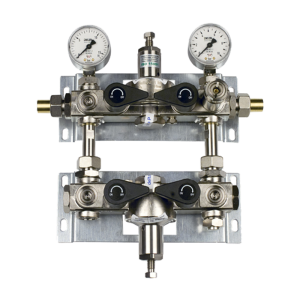

REGULATEUR DEUXIEME DETENTE
SÉRIE 2290

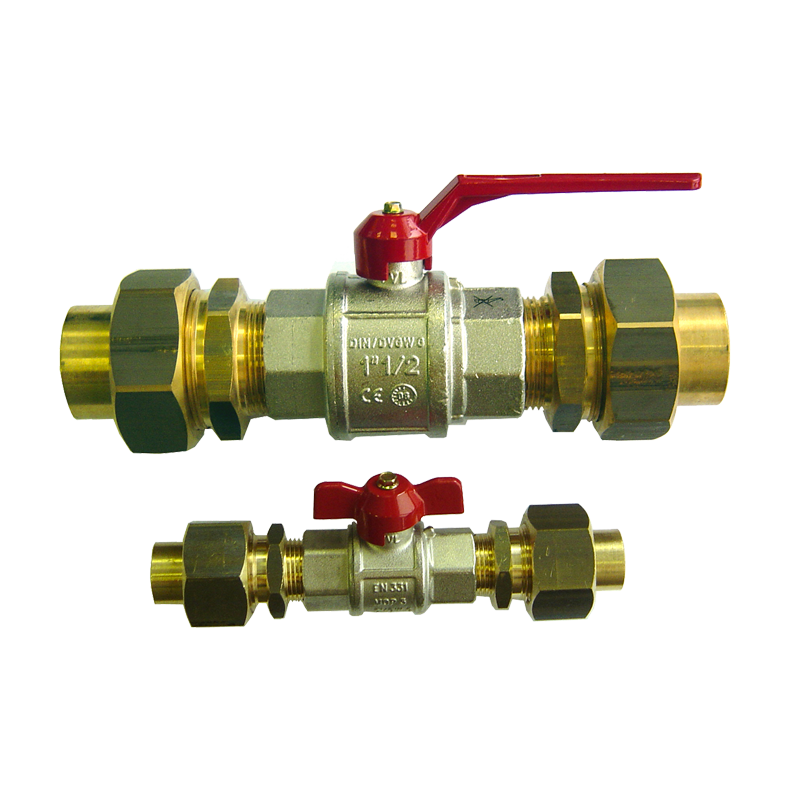

Vanne de sectionnement différents diamètres

Toutes les vannes à boisseau sphérique sont dégraissées par un système de nettoyage à ultrasons et sont fournies avec des raccords en laiton trois pièces et des joints adaptés à l’utilisation avec des gaz médicaux. Toutes les vannes sont en laiton chromé et disponibles en différents diamètres de G 1/8 » à G 3 ». Boîtes métalliques pour l’installation de robinets à boisseau sphérique d’arrêt de service, différentes typologies disponibles en fonction du nombre de vannes et des diamètres. Ils peuvent être installés à l’extérieur ou encastrés au mur. Les vannes à boisseau sphérique d’arrêt avec capteur NAMUR sont équipées d’un capteur qui permet des signaux de l’ouverture / fermeture de l’état de la vanne. Le capteur est fourni avec un câble en PVC, longueur standard de 2 mètres pour la connexion à une alarme externe.

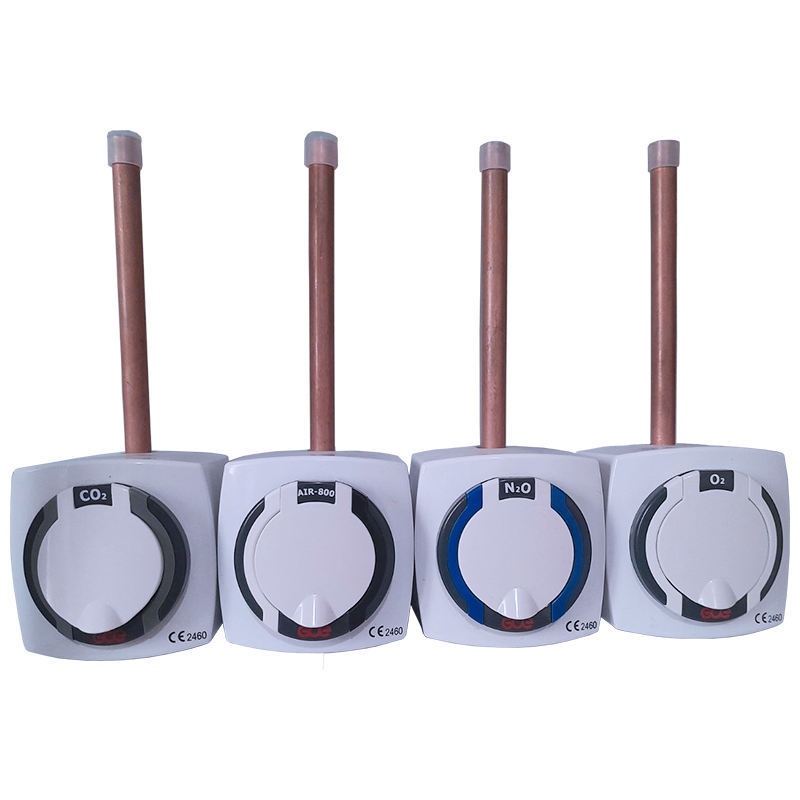

Prises murales


Les unités terminales médicales permettent une connexion rapide et facile de l'équipement de gaz du service hospitalier à la source de gaz de l'hôpital. Le type de points de vente de gaz médicaux est déterminé par les normes nationales de chaque pays et parfois par les demandes locales de chaque hôpital. GCE est conforme à la norme ISO 7396 et aux normes d'installation nationales avec des produits sécurisés où chaque produit est entièrement testé en production. Nos sorties de gaz médicaux sont conformes à la norme internationale ISO EN 9170-1.

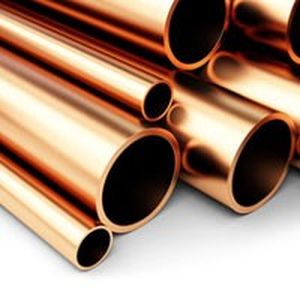

Cuivrer médical dégraissé de différents diamètres.

De haute qualité et en parfaite conformité avec la norme EN 13348 “tube cuivre pour gaz médicaux” et la norme NF EN 7396-1 relative au “calcul des installations de distribution des gaz médicaux"

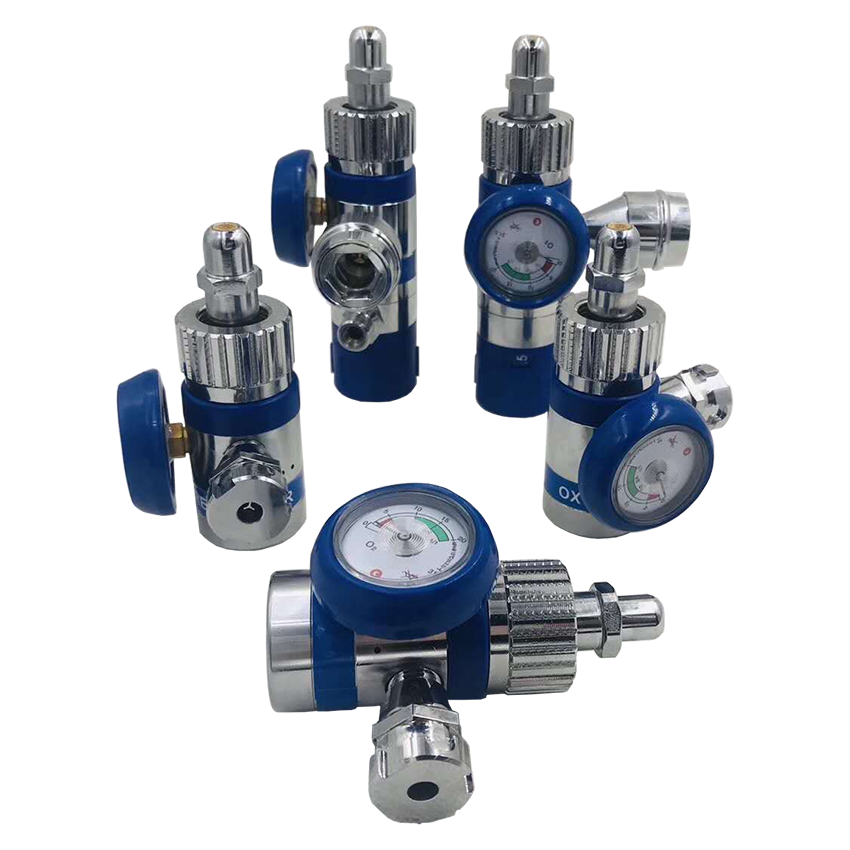

MANOMETRE OBUS


Détendeur pour oxygénothérapie avec sélecteur de débit avec trous calibrés et projeté conformément à la norme ISO 10524-1.

Disponible dans les échelles complètes suivantes : 0-6 l/min ; 0-10 l/min ; 0-15 l/min Le raccordement du cylindre peut être à préhension manuelle ou avec écrou à vis hexagonal classique Disponible le raccordement standard UNI /AFNOR / DIN / BS / CGA .
